Заказчик — ООО «ЭкоЛес-М», предприятие по производству и переработке древесины, расположенного в удалённой зоне с ограниченным доступом к централизованным сетям электроснабжения. Перед нашей командой стояла задача обеспечить надёжное и автономное энергоснабжение производственной площадки мощностью до 250 кВА с подключением к действующей ВЛ-10 кВ. В ходе реализации проекта был выполнен полный цикл работ: от проектирования и согласования технической документации до пусконаладки и ввода в эксплуатацию. На участке установлены современные двухстоечные и одностоечные железобетонные опоры СВ 110.5 с устройством контуров заземления, смонтирован изолированный провод СИП-3 (3×70 мм² и 1×70 мм²), выполнена врезка в существующую линию, установлена компактная мачтовая ТП МТП-250/10/0,4 кВ с трансформатором ТМГ-160/10/0,4 кВ, а также смонтированы разъединитель РЛК, мультикамерные разрядники РМК-10 и зажимы временного заземления SE20.3.
Все работы проведены строго в соответствии с ПУЭ, ГОСТ Р 50571 и требованиями сетевой организации. Итоговый результат — полностью функциональная, сертифицированная и готовая к эксплуатации подстанция с гарантией бесперебойного электроснабжения даже в сложных климатических и рельефных условиях.
Выполненные работы
- Проектирование и согласование проекта электроснабжения
- Монтаж ВЛ-10 кВ с применением СИП-3 (3×70 мм² и 1×70 мм²)

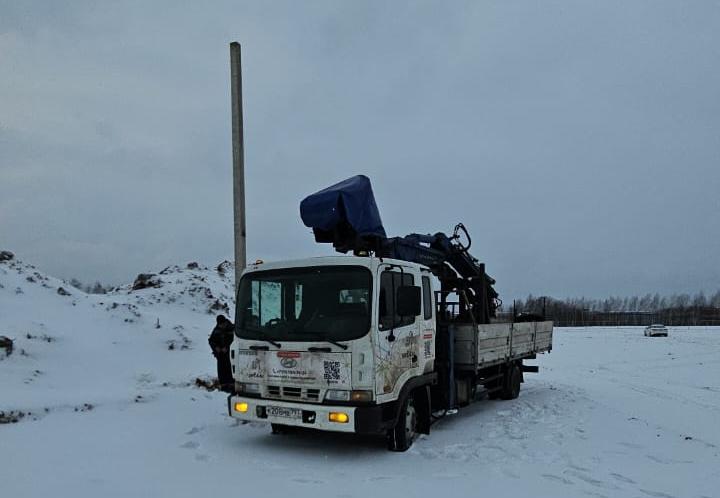

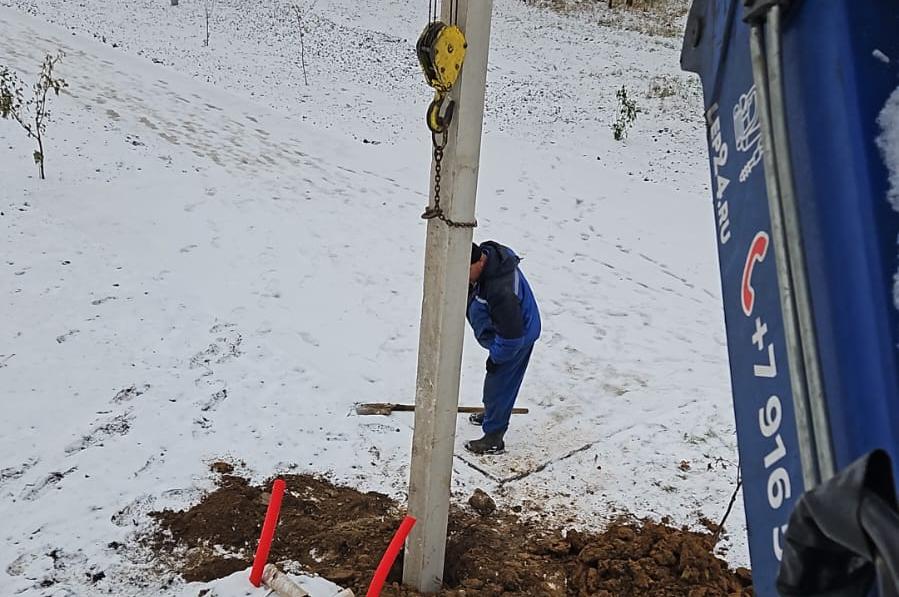

- Установка 5 железобетонных опор СВ 110.5 (1 одностоечная + 4 двухстоечные)

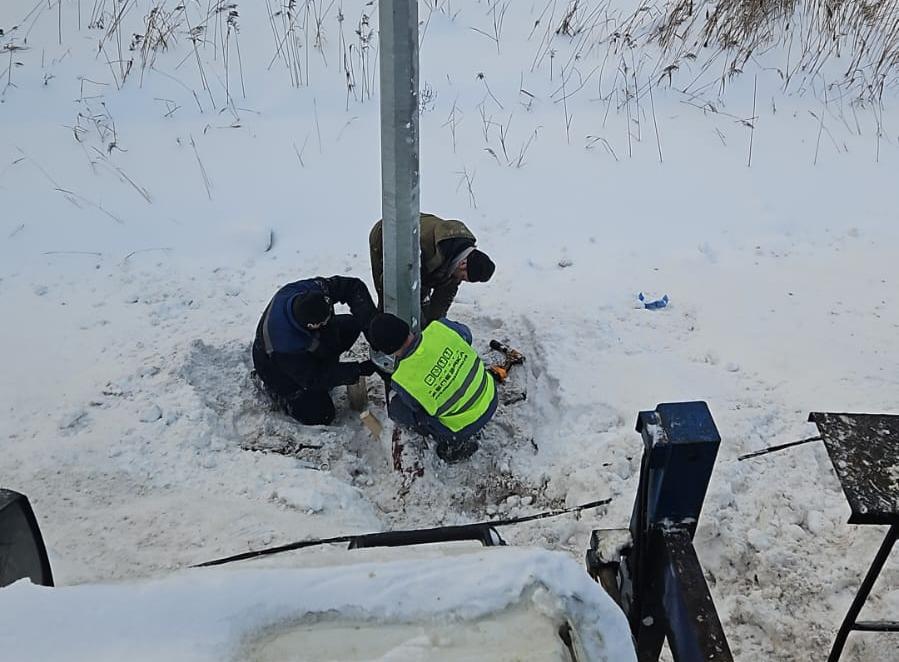

- Устройство контуров заземления для опор и МТП
- Монтаж разъединителя РЛК и мультикамерных разрядников РМК-10

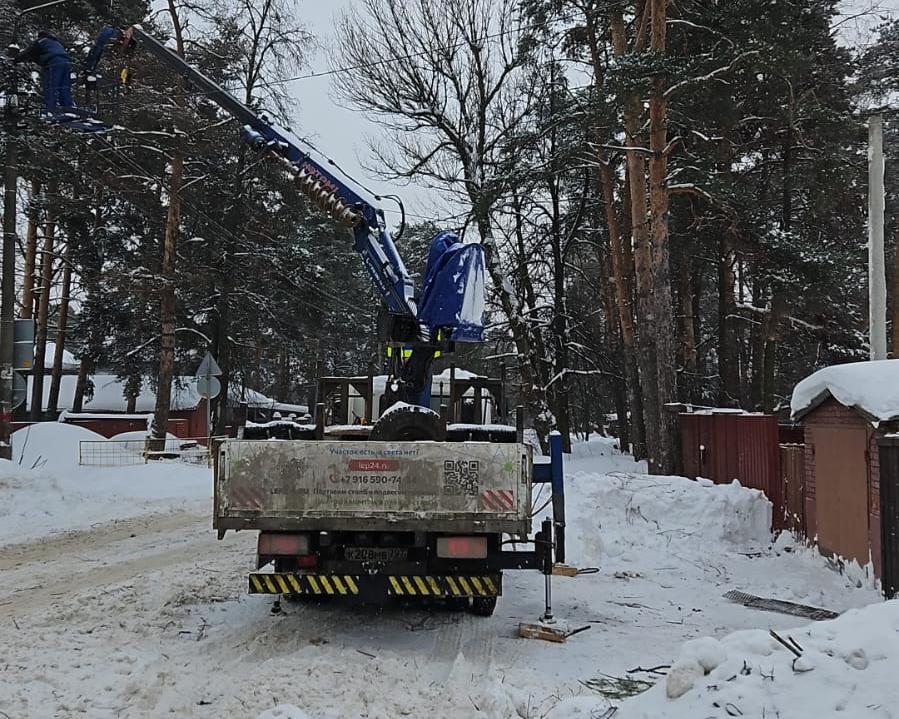

- Установка мачтовой трансформаторной подстанции МТП-250/10/0,4 кВ
- Монтаж масляного трансформатора ТМГ-160/10/0,4 кВ
- Выполнение пусконаладочных и электролабораторных испытаний
- Ввод объекта в эксплуатацию с оформлением акта приёмки
