Монтаж столбовой трансформаторной подстанции СТП

Заказчик — ООО «БилТим», специализирующееся на строительстве и благоустройстве загородных участков в Подмосковье, обратился с задачей обеспечения надёжного и нормативного электроснабжения нового жилого комплекса из 12 коттеджей в деревне Троицкое. Участок располагался в удалённой зоне без существующих сетей 0,4 кВ, а ближайшая точка присоединения находилась на ВЛ 6 кВ на расстоянии 280 м. Наша команда Lep24 выполнила полный цикл работ: от проектирования и согласования технических условий до ввода в эксплуатацию.

Была спроектирована и смонтирована компактная столбовая ТП СТП 25/6/0,4 кВА с трансформатором масляного типа, установленная на железобетонной опоре СВ 110-5. Для повышения безопасности и долговечности выполнена прокладка СИП-3 (3×50 мм²) по воздушной линии протяжённостью 249 м, а также СИП-4 (1×16 мм²) для низковольтной ответвительной линии — 46 м. Все опоры оснащены современными устройствами защиты: разъединителями, разрядниками РМК и системами временного заземления. Завершающим этапом стали пусконаладочные испытания, электролабораторные проверки и оформление актов приёмки.

Проект выполнен в срок — 4 рабочих дня — с соблюдением ПУЭ, СП 34.13330 и ГОСТ Р 50571.16-2019.

Выполненные работы

• Проектирование и согласование проекта электроснабжения
• Монтаж столбовой трансформаторной подстанции СТП 25/6/0,4 кВА

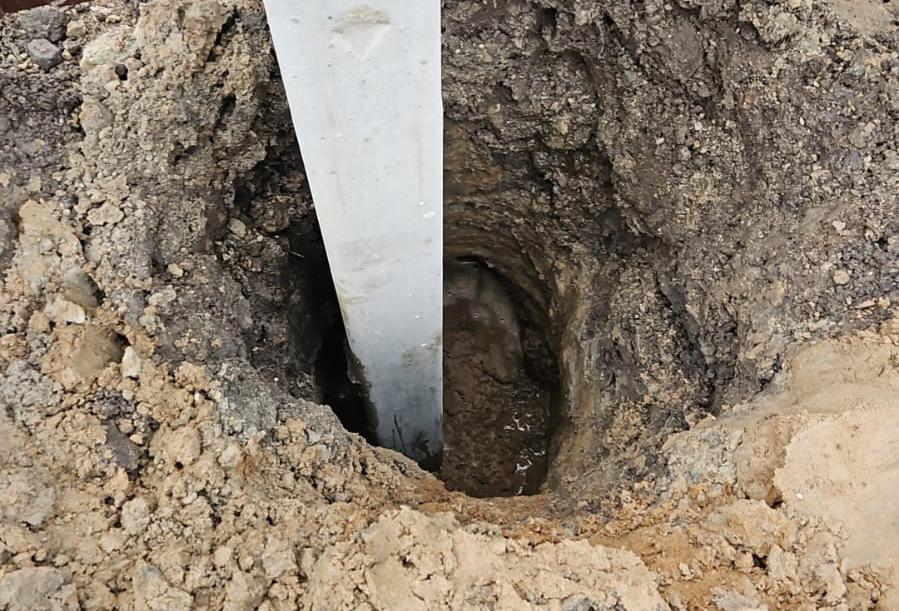

• Установка 5 стальных железобетонных опор СВ 110-5 (3 одностоечных, 2 двухстоечных)
• Прокладка ВЛ 6 кВ СИП-3 3×50 мм² протяжённостью 249 м
• Прокладка ВЛ 0,4 кВ СИП-4 1×16 мм² протяжённостью 46 м
• Монтаж оборудования защиты: разъединитель, 5 шт. разрядников РМК, 3 шт. устройств временного заземления
• Устройство заземления всех опор и ТП в соответствии с требованиями ПУЭ

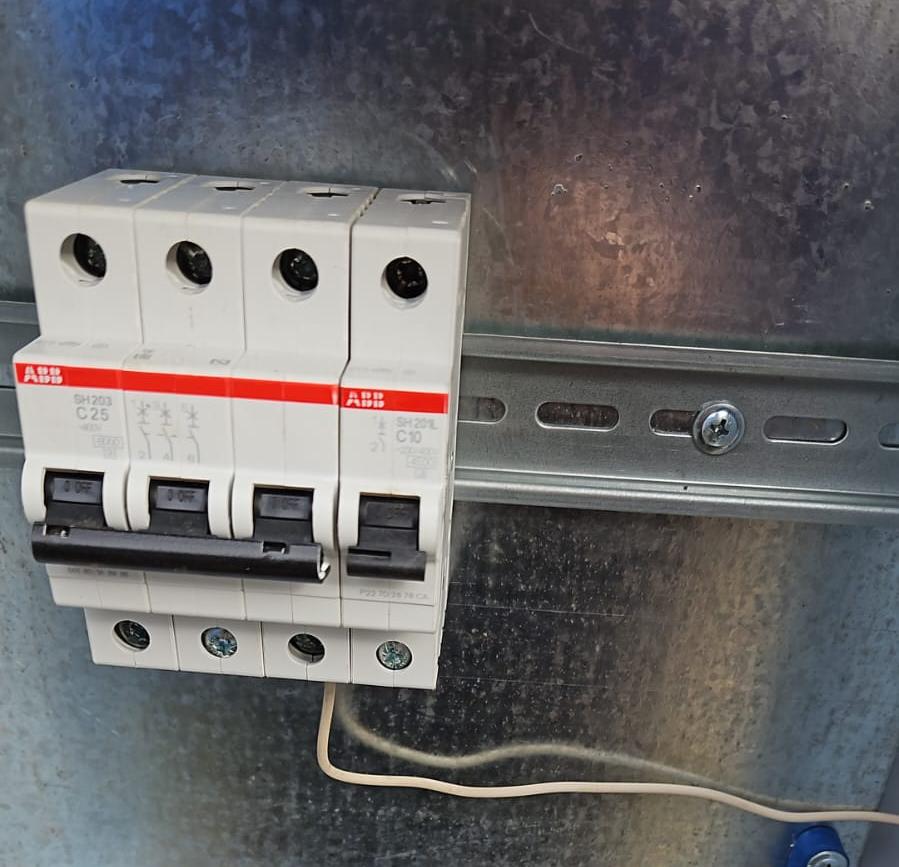

• Монтаж ВРУ абонента на 15 кВт
• Пусконаладочные работы и электролабораторные испытания
