Монтаж воздушных линий электропередач

Основные преимущества воздушных линий:

• Экономичность — строительство ВЛ на 25–30% дешевле кабельных линий за счет отсутствия земляных работ.
• Простота обслуживания — легкий доступ для осмотра, ремонта и модернизации без вскрытия грунта.
• Быстрый монтаж — короткие сроки строительства благодаря отработанным технологиям и собственной спецтехнике.
• Визуальный контроль — возможность наблюдать состояние линии, своевременно выявлять повреждения.
• Высокая ремонтопригодность — быстрое устранение повреждений, замена участков проводов без остановки всей системы.
• Долговечность — срок службы до 50 лет при соблюдении норм эксплуатации.

Основные элементы воздушных линий:

• Опоры — конструкции для поддержки проводов (деревянные, железобетонные, металлические).
• Провода — для передачи электроэнергии (голые марки А, АС или изолированные СИП).
• Изоляторы — для крепления проводов к опорам и электрической изоляции.
• Линейная арматура — крепежные и соединительные элементы (зажимы, крюки, траверсы).
• Грозозащитный трос — для защиты от грозовых перенапряжений на высоковольтных линиях.
• Заземление — система отвода тока в землю для безопасности персонала и оборудования.

Классификация линий электропередач

По напряжению:

• ВЛ 0,4 кВ (380/220 В) — распределительные сети для потребителей.
• Применение: подключение жилых домов, дачных участков, небольших предприятий.
• Провода: СИП (самонесущий изолированный провод) или голые провода А, АС.
• Расстояние между опорами: до 40–50 метров.

• ВЛ 10 кВ — распределительные сети, питание трансформаторных подстанций.
• Провода: АС (алюминий-сталь), реже СИП для 10 кВ.
• Опоры: железобетонные или металлические конструкции.

По назначению:

• Магистральные — передача энергии от электростанций в распределительные сети.
• Распределительные — распределение энергии по районам и населенным пунктам.
• Питающие — питание трансформаторных подстанций и крупных объектов.
• Ответвления к потребителям — конечная доставка энергии до частных домов.

Типы опор воздушных линий

По назначению:

• Промежуточные опоры: устанавливаются на прямых участках трассы, поддерживают провода.
• Анкерные опоры: для закрепления проводов, делят линию на анкерные пролеты.
• Угловые опоры: в местах изменения направления трассы.
• Концевые опоры: в начале и конце линии, у подстанций.

По материалу изготовления:

• Деревянные опоры: применяются для ВЛ 0,4 кВ в сельской местности.
• Железобетонные опоры: для ВЛ 0,4–35 кВ. Долговечность до 50 лет.
• Металлические опоры: для ВЛ 35 кВ и выше, сложных условий.

Типы проводов для воздушных линий

Голые провода:

• Алюминиевые провода (марка А): для ВЛ 0,4 кВ на коротких пролетах.
• Сталеалюминиевые провода (марка АС): основной тип для ВЛ 10 кВ и выше.

Изолированные провода:

• СИП (самонесущий изолированный провод): современный стандарт для ВЛ 0,4 кВ и 10 кВ.
• Преимущества СИП: защита от схлестывания при ветре, безопасность, меньшие потери.

Этапы строительства воздушных линий электропередач

1. Подготовительные работы

• Подача заявки на технологическое присоединение в сетевую организацию (МОЭСК).
• Получение ТУ с указанием: точки подключения, выделяемой мощности, класса напряжения.

• Инженерные изыскания: топографическая съемка, геологические исследования.
• Разработка проекта: план трассы, расстановка опор, расчет нагрузок.
• Согласование проекта с МОЭСК, владельцами земель, контролирующими органами.

• Вынос осей опор в натуру, закрепление мест установки.
• Вырубка просек, расчистка трассы, подготовка проездов для техники.

2. Монтаж опор

• Разбивка котлованов: определение точного места, разметка размеров.
• Рытье котлованов: механизированный способ или ручной в труднодоступных местах.

• Доставка опор к местам установки, раскладка вдоль трассы.
• Проверка комплектности, подготовка к монтажу.

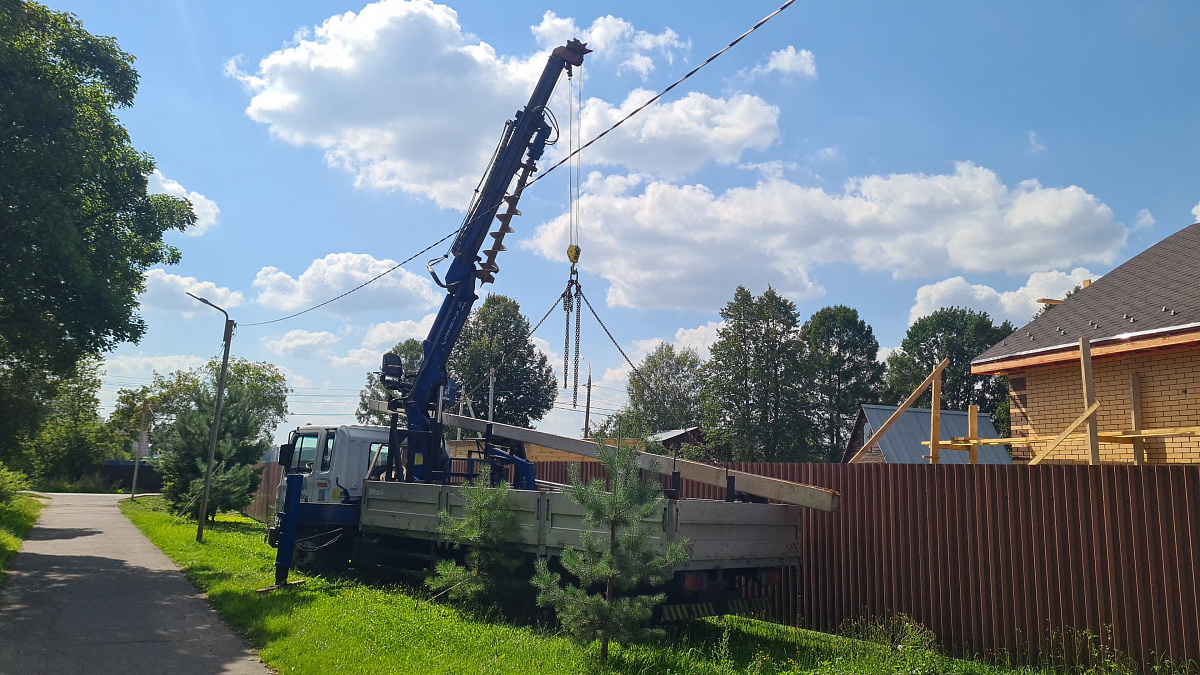

• Железобетонные опоры: установка краном, выверка вертикальности, бетонирование.
• Металлические опоры: сборка секций, подъем, крепление анкерными болтами.

3. Монтаж проводов

• Крепление изоляторов к траверсам, монтаж линейной арматуры.

• Раскатка проводов с барабанов, контроль натяжения, исключение повреждений.

• Прессовка алюминиевыми гильзами, термитная сварка, болтовые соединения.

• Натяжение лебедками, регулирование стрелы провеса, проверка горизонтальности.

• Фиксация проводов в зажимах на промежуточных и анкерных опорах.

4. Монтаж заземления

• Заземление опор ВЛ 10 кВ обязательно, для ВЛ 0,4 кВ — на каждой 4–5 опоре.
• Вертикальные и горизонтальные заземлители, приваривание к опоре.
• Измерение сопротивления заземления, протокол электролаборатории.

5. Испытания и ввод в эксплуатацию

• Наружный осмотр, измерение сопротивления изоляции и заземления.
• Проверка фазировки, стрелы провеса, испытание повышенным напряжением.

• Исполнительные схемы ВЛ, паспорт линии, протоколы испытаний.
• Акт разграничения балансовой принадлежности, акт допуска в эксплуатацию.

• Подключение к существующей сети, проверка под напряжением.
• Настройка защит, обучение персонала, передача заказчику.
